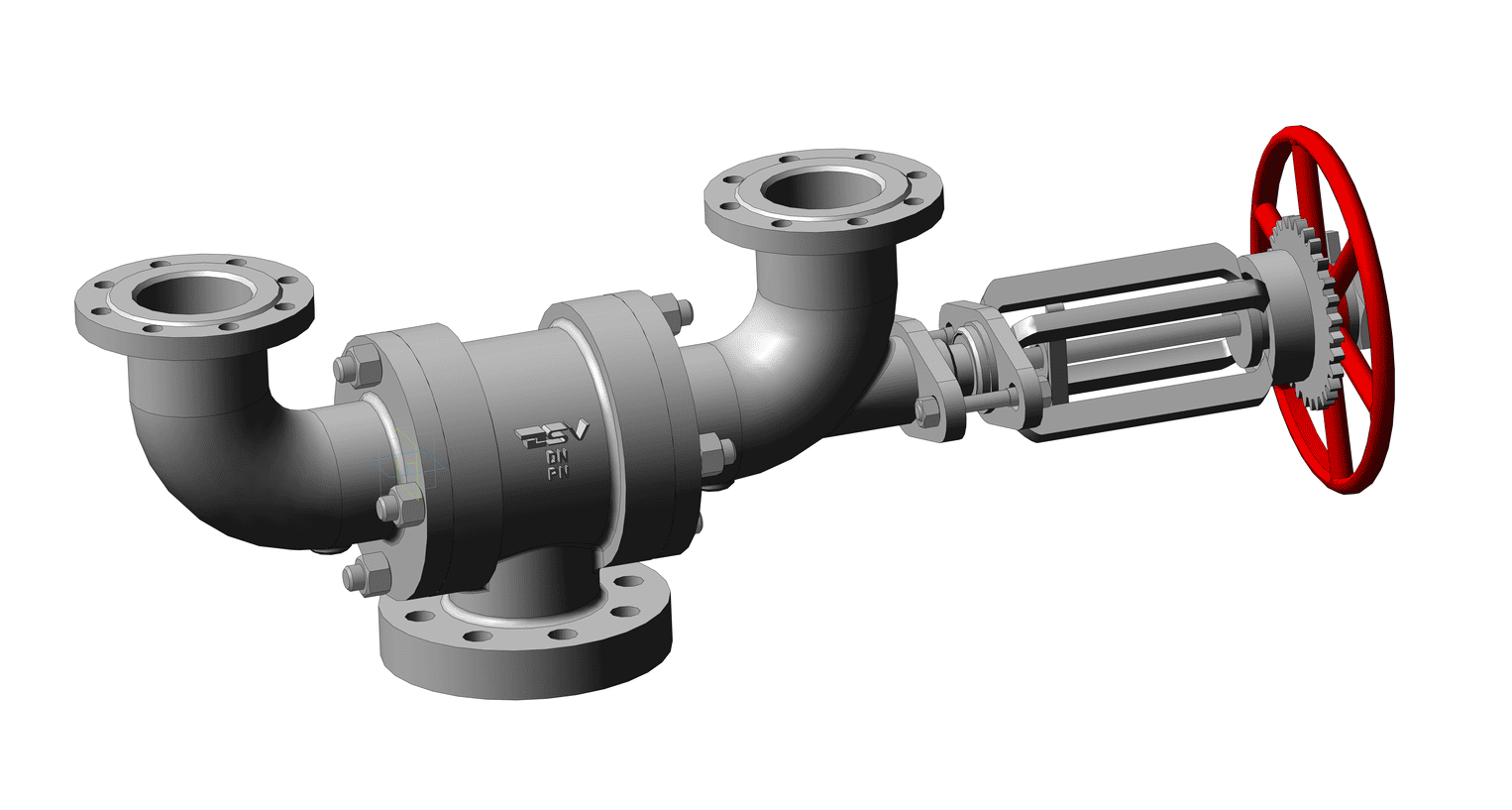

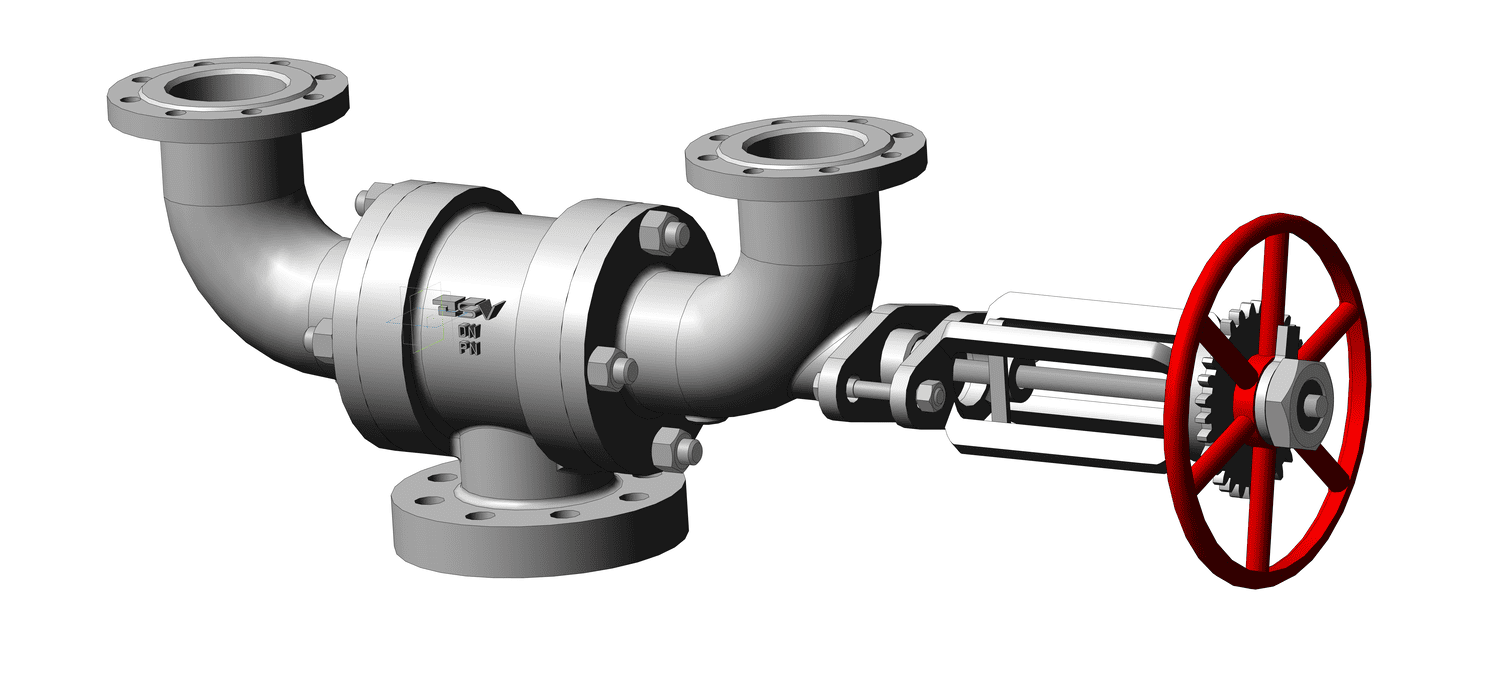

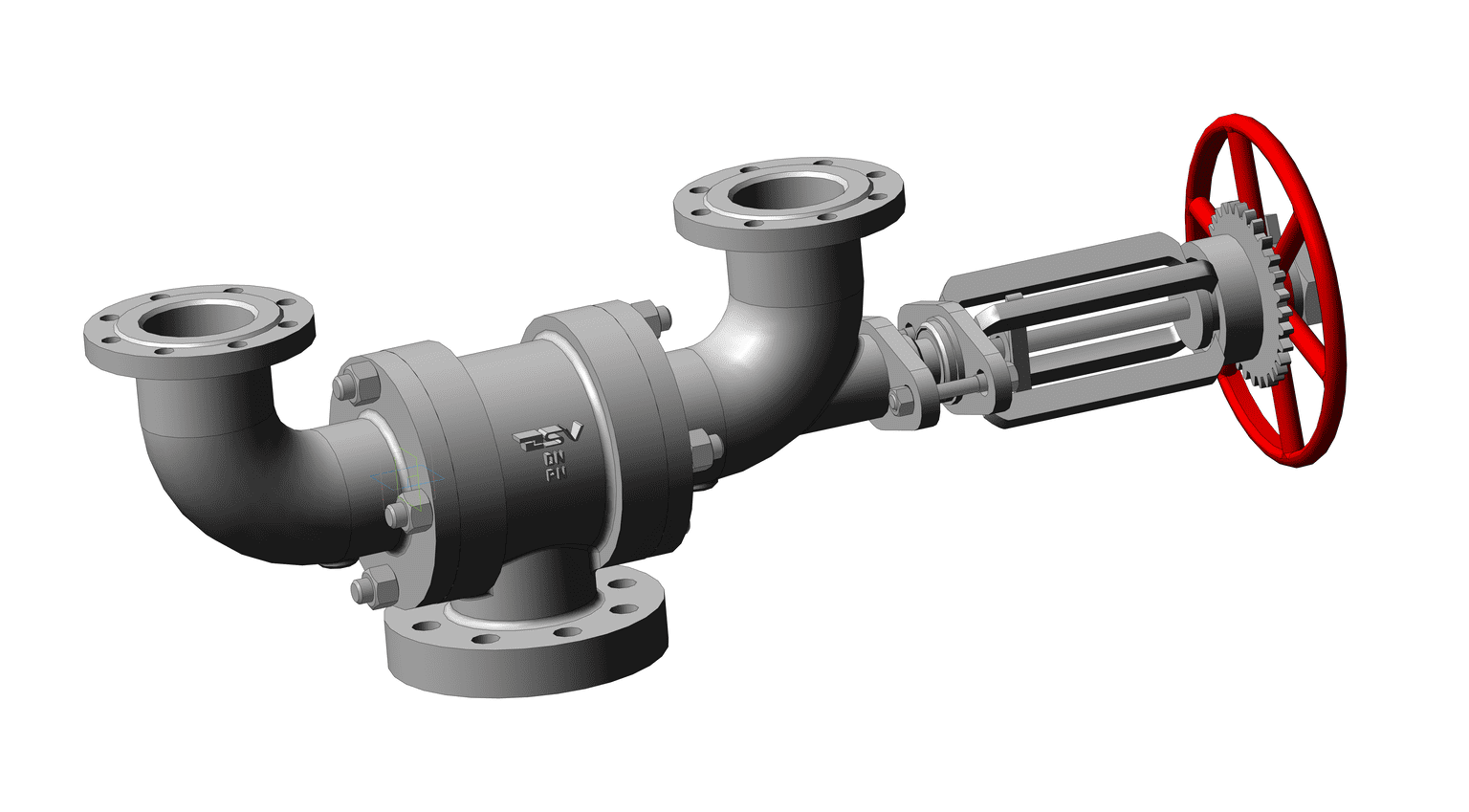

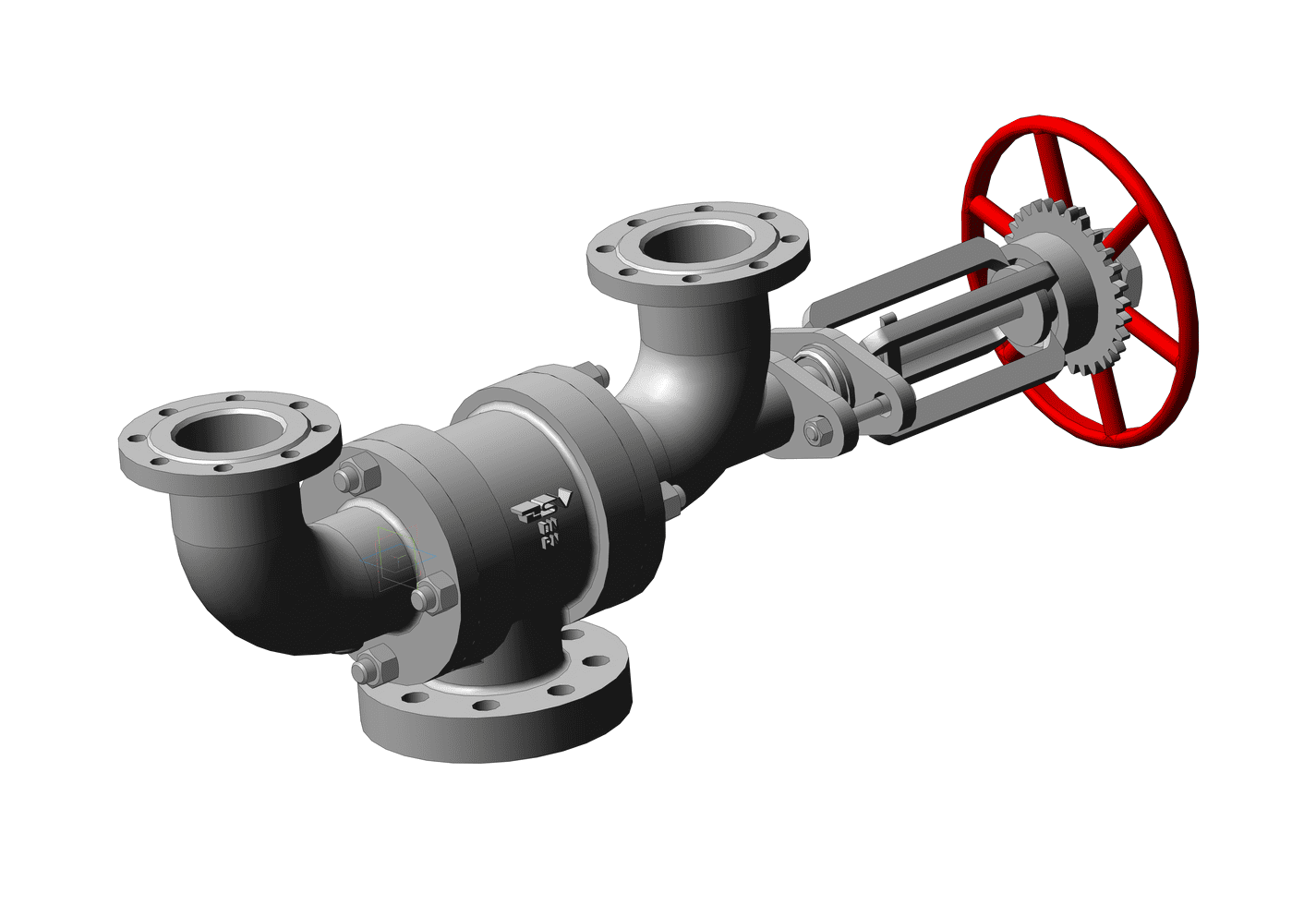

Переключающие устройства ПУ
Устройства переключающие предназначены для изменения направления потока среды, смешивания и разделение потока среды. Так же устройства переключающие устанавливаются совместно с предохранительными клапанами в тех случаях, когда по условиям работы может возникнуть необходимость отключения одного предохранительного клапана, и одновременно, без остановки рабочего процесса, подключение другого.
Рабочей средой блоков может быть вода, пар, нефть, природный газ, масла, жидкие и газообразные нефтепродукты и другие среды нейтральные к материалу корпуса.
Пример обозначения устройства переключающего DN 50 PN 16 кгс/см2 из стали 12Х18Н9ТЛ, строительная длинна 340 мм:
Устройство переключающие DN 50 PN 16 кгс/см2 ПУ 50-16-02 УХЛ1 23нж16нж, ТУ 28.14.11-002-69671512-2020.
Климатическое исполнение затворов У, ХЛ, УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150.
Нормы герметичности затвора – класс «А» по ГОСТ 9544.
Присоединение к трубопроводу - фланцевое. Присоединительные размеры и размеры уплотнительных поверхностей фланцев в соответствии с ГОСТ 33259-2105, также могут выполняться по ГОСТ 28919, ASME B16.5, DIN EN 1092-1.
Для поставки на ПАО «НК «Роснефть» по ««МУК ЕТТ. Клапан предохранительный пружинный» №П4-06 М-024 Версия 1.00» ПУ должны соответствовать требованиям данных ЕТТ.
Основные параметры и характеристики устройств переключающих
|
Обозначение изделия |
Обозначение типа (таблица фигур) |
Номинальный размер (проход условный),мм |
Давление номинальное (условное) МПа (кг/см2) |
Материал корпуса |
Климатическое исполнение по ГОСТ 15150 |
Масса, кг, не более |
|
ПУ 50-16 |
23с16нж |
50 |
16 |
20Л |
У1 |
39 |
|
-01 |
23с16нж1 |
43 |
||||
|
-02нж |
23нж16нж |
12Х18Н9ТЛ |
УХЛ1, Т1 |
39 |
||
|
-03нж |
23нж16нж1 |
43 |
||||
|
-04нж1 |
23нж16нж2 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
39 |
||
|
-05нж1 |
23нж16нж3 |
43 |
||||
|
-06хл1 |
23лс16нж |
20ГЛ |
ХЛ1 |
39 |
||
|
-07хл1 |
23лс16нж1 |
43 |
||||
|
ПУ 80-16 |
23с16нж |
80 |
16 |
20Л |
У1 |
57 |
|
-01 |
23с16нж1 |
62 |
||||
|
-02нж |
23нж16нж |
12Х18Н9ТЛ |
УХЛ1, Т1 |
57 |
||
|
-03нж |
23нж16нж1 |
62 |
||||
|
-04нж1 |
23нж16нж2 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
57 |
||
|
-05нж1 |
23нж16нж3 |
62 |
||||
|
-06хл1 |
23лс16нж |
20ГЛ |
ХЛ1 |
57 |
||
|
-07хл1 |
23лс16нж1 |
62 |
||||
|
ПУ 100-16 |
23с16нж |
100 |
16 |
20Л |
У1 |
79 |
|
-01 |
23с16нж1 |
87 |
||||
|
-02нж |
23нж16нж |
12Х18Н9ТЛ |
УХЛ1, Т1 |
79 |
||
|
-03нж |
23нж16нж1 |
87 |
||||
|
-04нж1 |
23нж16нж2 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
79 |
||
|
-05нж1 |
23нж16нж3 |
87 |
||||
|
-06хл1 |
23лс16нж |
20ГЛ |
ХЛ1 |
79 |
||
|
-07хл1 |
23лс16нж1 |
87 |
||||
|
ПУ 150-16 |
23с16нж |
150 |
1,6 (16) |
20Л |
У1 |
180 |
|
-01 |
23с16нж1 |
195 |
||||
|
-02нж |
23нж16нж |
12Х18Н9ТЛ |
УХЛ1, Т1 |
180 |
||
|
-03нж |
23нж16нж1 |
195 |
||||
|
-04нж1 |
23нж16нж2 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
180 |
||
|
-05нж1 |
23нж16нж3 |
195 |
||||
|
-06хл1 |
23лс16нж |
20ГЛ |
ХЛ1 |
180 |
||
|
-07хл1 |
23лс16нж1 |
195 |
||||
|
ПУ 200-16 |
23с16нж |
200 |
1,6 (16) |
20Л |
У1 |
250 |
|
-01нж |
23нж16нж |
12Х18Н9ТЛ |
УХЛ1, У1 |
250 |
||
|
-02нж1 |
23нж16нж1 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
250 |
||
|
-03хл1 |
23лс16нж |
20ГЛ |
ХЛ1 |
250 |
||
|
ПУ 50-40 |
23с17нж |
50 |
4,0 (40) |
20Л |
У1 |
39 |
|
-01 |
23с17нж1 |
43 |
||||
|
-02нж |
23нж17нж |
12Х18Н9ТЛ |
УХЛ1, Т1 |
39 |
||
|
-03нж |
23нж17нж1 |
43 |
||||
|
-04нж1 |
23нж17нж2 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
39 |
||
|
-05нж1 |
23нж17нж3 |
43 |
||||
|
-06хл1 |
23лс17нж |
20ГЛ |
ХЛ1 |
39 |
||
|
-07хл1 |
23лс17нж1 |
43 |
||||
|
ПУ 80-40 |
23с17нж |
80 |
4,0 (40) |
20Л |
У1 |
75 |
|
-01 |
23с17нж1 |
84 |
||||
|
-02нж |
23нж17нж |
12Х18Н9ТЛ |
УХЛ1, Т1 |
75 |
||
|
-03нж |
23нж17нж1 |
84 |
||||
|
-04нж1 |
23нж17нж2 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
75 |
||
|
-05нж1 |
23нж17нж3 |
84 |
||||
|
-06хл1 |
23лс17нж |
20ГЛ |
ХЛ1 |
75 |
||
|
-07хл1 |
23лс17нж1 |
84 |
||||
|
ПУ 100-40 |
23с17нж |
100 |
4,0 (40) |
20Л |
У1 |
94 |
|
-01 |
23с17нж1 |
116 |
||||
|
-02нж |
23нж17нж |
12Х18Н9ТЛ |
УХЛ1, Т1 |
94 |
||
|
-03нж |
23нж17нж1 |
116 |
||||
|
-04нж1 |
23нж17нж2 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
94 |
||
|
-05нж1 |
23нж17нж3 |
116 |
||||
|
-06хл1 |
23лс17нж |
20ГЛ |
ХЛ1 |
94 |
||
|
-07хл1 |
23лс17нж1 |
116 |
||||
|
ПУ 150-40 |
23с17нж |
150 |
4,0 (40) |
20Л |
У1 |
195 |
|
-01 |
23с17нж1 |
215 |
||||
|
-02нж |
23нж17нж |
12Х18Н9ТЛ |
УХЛ1, Т1 |
195 |
||
|
-03нж |
23нж17нж1 |
215 |
||||
|
-04нж1 |
23нж17нж2 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
195 |
||
|
-05нж1 |
23нж17нж3 |
215 |
||||
|
-06хл1 |
23лс17нж |
20ГЛ |
ХЛ1
|
195 |
||
|
-07хл1 |
23лс17нж1 |
215 |
||||
|
ПУ 80-6 |
23с18нж |
80 |
0,6 (6) |
20Л |
У1 |
51 |
|
-01нж |
23нж18нж |
12Х18Н9ТЛ |
УХЛ1, У1 |
51 |
||
|
-02нж1 |
23нж18нж1 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
51 |
||
|
-03хл1 |
23лс18нж |
20ГЛ |
ХЛ1 |
51 |
||
|
ПУ 100-6 |
23с18нж |
100 |
0,6 (6) |
20Л |
У1 |
67 |
|
-01нж |
23нж18нж |
12Х18Н9ТЛ |
УХЛ1, У1 |
67 |
||
|
-02нж1 |
23нж18нж1 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
67 |
||
|
-03хл1 |
23лс18нж |
20ГЛ |
ХЛ1 |
67 |
||
|
ПУ 200-6 |
23с18нж |
200 |
0,6 |
20Л |
У1 |
241 |
|
-01нж |
23нж18 |
12Х18Н9ТЛ |
УХЛ1, У1 |
241 |
||
|
-02нж1 |
23нж18нж1 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
241 |
||
|
-03хл1 |
23лс18нж |
20ГЛ |
ХЛ1 |
241 |
||
|
ПУ 300-6 |
23с18нж |
300 |
0,6 (6) |
20Л |
У1 |
460 |
|
-01нж |
23нж18нж |
12Х18Н9ТЛ |
УХЛ1, У1 |
460 |
||
|
-02нж1 |
23нж18нж1 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
460 |
||
|
-03хл1 |
23лс18нж1 |
20ГЛ |
ХЛ1 |
460 |
||
|
ПУ 25-40 |
23с17нж |
25 |
4,0 (40) |
20Л |
У1 |
30 |
|
-01нж |
23нж17нж1 |
12Х18Н9ТЛ |
УХЛ1, У1 |
30 |
||
|
-02нж1 |
23нж17нж |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
30 |
||
|
-03хл1 |
23лс17нж |
20ГЛ |
ХЛ1 |
30 |
||
|
ПУ 25-160 |
23с19нж |
25 |
16,0 (160) |
20Л |
У1 |
34 |
|
-01нж |
23нж19нж |
|
12Х18Н9ТЛ |
УХЛ1, У1 |
34 |
|
|
-02нж1 |
23нж19нж1 |
12Х18Н12М3ТЛ |
УХЛ1, Т1 |
34 |
||
|
-03хл1 |
23лс19нж |
20ГЛ |
ХЛ1 |
34 |
||
|
ПУ 50-63 |
23с20нж |
50 |
6,3 (63) |
20Л |
У1 |
95 |
|
-01нж |
23нж20нж |
12Х18Н9ТЛ |
УХЛ1, У1 |
95 |
||
|
-02нж1 |
23нж20нж1 |
12Х18Н12М3ТЛ |
УХЛ1,Т1 |
95 |
||
|
-03хл1 |
23лс20нж |
20ГЛ |
ХЛ1 |
95 |
||
|
ПУ 80-63 |
23с20нж |
80 |
6,3 (63) |
20Л |
У1 |
135 |
|
-01нж |
23нж20нж |
12Х18Н9ТЛ |
УХЛ1, У1 |
135 |
||
|
-02нж1 |
23нж20нж1 |
12Х18Н12М3ТЛ |
УХЛ1, У1 |
135 |
||
|
-03хл1 |
23лс20нж |
20ГЛ |
ХЛ1 |
135 |
||
|
ПУ 100-63 |
23с20нж |
100 |
6,3 (63) |
20Л |
У1 |
220 |
|
-01нж |
23нж20нж |
12Х18Н9ТЛ |
УХЛ1, У1 |
220 |
||
|
-02нж1 |
23нж20нж1 |
12Х18Н12М3ТЛ |
УХЛ1, У1 |
220 |
||
|
-03хл1 |
23лс20нж |
20ГЛ |
ХЛ1 |
220 |
||
|
ПУ 50-160 |
23с19нж |
50 |
16,0 (160) |
20Л |
У1 |
105 |
|
-01нж |
23нж19нж |
12Х18Н9ТЛ |
УХЛ1, У1 |
105 |
||
|
-02нж1 |
23нж19нж1 |
12Х18Н12М3ТЛ |
УХЛ1, У1 |
105 |
||
|
-03хл1 |
23лс19нж |
20ГЛ |
ХЛ1 |
105 |
||
|
ПУ 80-160 |
23с19нж |
80 |
16,0 (160) |
20Л |
У1 |
155 |
|
-01нж |
23нж19нж |
|
12Х18Н9ТЛ |
УХЛ1, У1 |
155 |
|
|
-02нж1 |
23нж19нж1 |
|
12Х18Н12М3ТЛ |
УХЛ1, У1 |
155 |
|
|
-03хл1 |
23лс19нж |
|
20ГЛ |
ХЛ1 |
155 |
|
|
ПУ 100-160 |
23с19нж |
100 |
16,0 (160) |
20Л |
У1 |
235 |
|
-01нж |
23нж19нж |
|
12Х18Н9ТЛ |
УХЛ1, У1 |
235 |
|
|
-02нж1 |
23нж19нж1 |
|
12Х18Н12М3ТЛ |
УХЛ1, У1 |
235 |
|
|
-03хл1 |
23лс19нж |
|
20ГЛ |
ХЛ1 |
235 |
Показатели назначения переключающих устройств
|
Обозначение |
23с |
23лс |
23нж |
|
|
Рабочая среда |
Вода, воздух, пар, аммиак, нефть, нефтепродукты, природный газ, газоконденсат, жидкие и газообразные углеводородные среды и другие среды, скорость коррозии стали 20Л в которых не более 0,1 мм/год |
Вода, воздух, пар, аммиак, нефть, нефтепродукты, природный газ, газоконденсат, жидкие и газообразные углеводородные среды и другие среды, скорость коррозии стали 20ГЛ в которых не более 0,1 мм/год |
Вода, воздух, нефть, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород, жидкие и газообразные углеводороды, химические среды и другие среды, скорость коррозии стали 12Х18Н9ТЛ в которых не более 0,1 мм/год |
Вода, воздух, нефть, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород, жидкие и газообразные углеводороды, химические среды и другие среды, скорость коррозии стали 12Х18Н12М3ТЛ в которых не более 0,1 мм/год |
|
Температура рабочей среды, ֯С |
От -40 до +450 |
От -60 до +450 |
От -60 до +600 |
От -60 до +600 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1 |
У1, ХЛ1, УХЛ1 |
У1, ХЛ1, УХЛ1, Т1 |
У1, ХЛ1, УХЛ1, Т1 |
|
Минимальная температура окружающего воздуха при эксплуатации, ֯С |
-40 |
-60 |
-60 |
-60 |
Таблица А2 – Материалы, применяемые для изготовления основных деталей устройств, переключающих*
|
№ поз. по Рис.А1 |
Наименование деталей |
Вид заготовки |
Обозначение изделий |
|||
|
23с16нж, 23с16нж1, 23с17нж, 23с17нж1, 23с18нж, 23с19нж, 23с20нж |
23нж16нж, 23нж16нж1, 23нж17нж, 23нж17нж1, 23нж18нж, 23нж19нж, 23нж20нж |
23нж16нж2, 23нж16нж3, 23нж17нж1, 23нж17нж2, 23нж17нж3, 23нж18нж1, 23нж19нж1, |
23лс16нж, 23лс16нж1, 23лс17нж, 23лс17нж1, 23лс18нж, 23лс19нж, 23лс20нж |
|||
|
1 |
Корпус |
Отливка |
20Л ГОСТ 977-88 |
12ХН9ТЛ ГОСТ 977-88 |
12Х18Н12М3ТЛ ГОСТ 977-88 |
20ГЛ ГОСТ 977-88 |
|
2; 3 |
Угольник |
Отливка |
20Л ГОСТ 977-88 |
12ХН9ТЛ ГОСТ 977-88 |
12Х18Н12М3ТЛ ГОСТ 977-88 |
20ГЛ ГОСТ 977-88 |
|
5; 6 |
Седло с наплавкой |
Поковка |
20 ГОСТ 1050-88 св. 13Х25Т ГОСТ 2246-70 |
12Х18Н10Т ГОСТ 5632-72 ЦН-6Л ГОСТ 9466-75, ГОСТ 10051-75 |
10Х17Н13М3Т ГОСТ 5632-72 ЦН-6Л ГОСТ 9466-75, ГОСТ 10051-75 |
09Г2С ГОСТ 19281-89 св. 13Х25Т ГОСТ 2246-70 |
|
4 |
Золотник с наплавкой |
Поковка |
20 ГОСТ 1050-88 Э-20Х13-УОНИ 13/нж ГОСТ 9466-75, ГОСТ 10051-75 |
12Х18Н10Т ГОСТ 5632-72 ЦН-12М ГОСТ 9466-75, ГОСТ 10051-75 |
10Х17Н13М3Т ГОСТ 5632-72 ЦН-12М ГОСТ 9466-75, ГОСТ 10051-75 |
09Г2С ГОСТ 19281-89 Э-20Х13-УОНИ 13/нж ГОСТ 9466-75, ГОСТ 10051-75 |
|
7 |
Шпиндель |
Прокат |
30Х13 ГОСТ 5949-75 |
12Х18Н10Т ГОСТ 5949-75 |
10Х17Н13М2Т ГОСТ 5949-75 |
14Х17Н2 ГОСТ 5949-75
|
**ООО "Смарт Вэйлв" оставляет за собой право на использование других материалов, свойства, механические и эксплуатационные характеристики которых не уступают указанным в таблице А2.

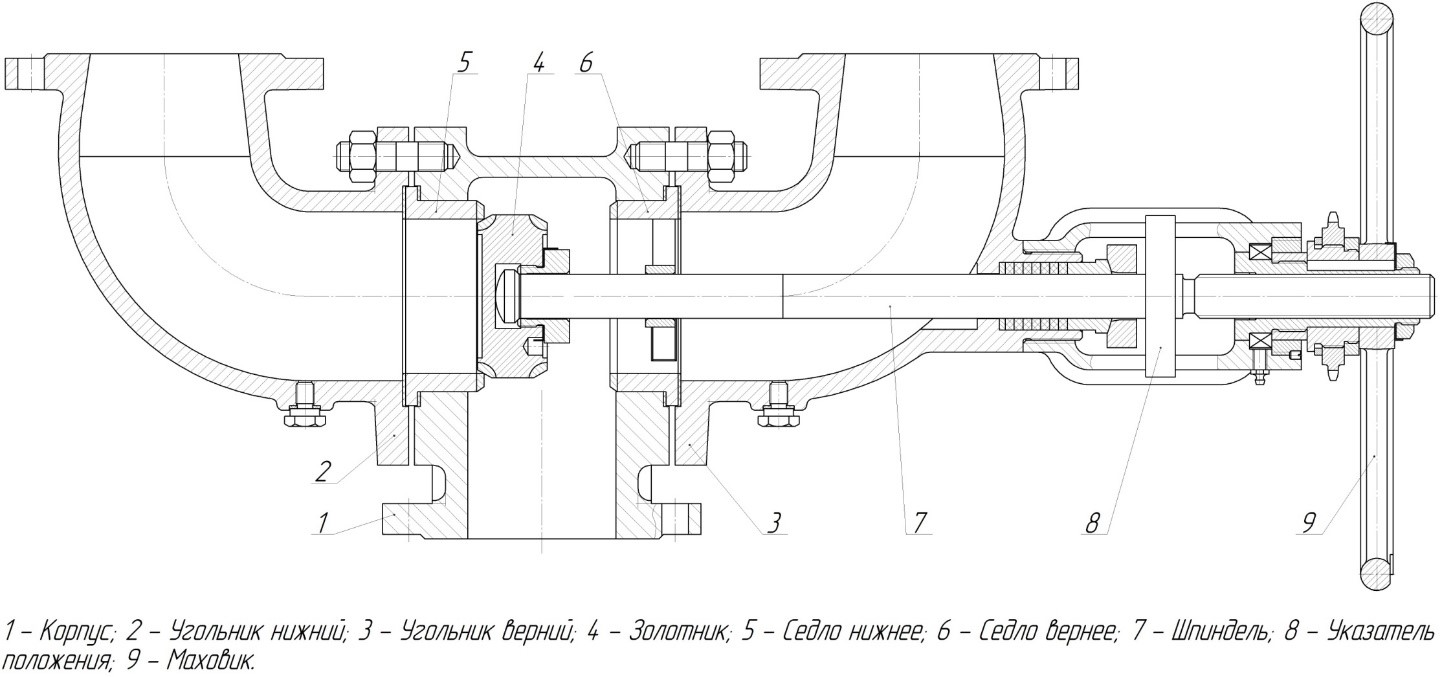

Рисунок А1 - Общий вид устройства переключающего
